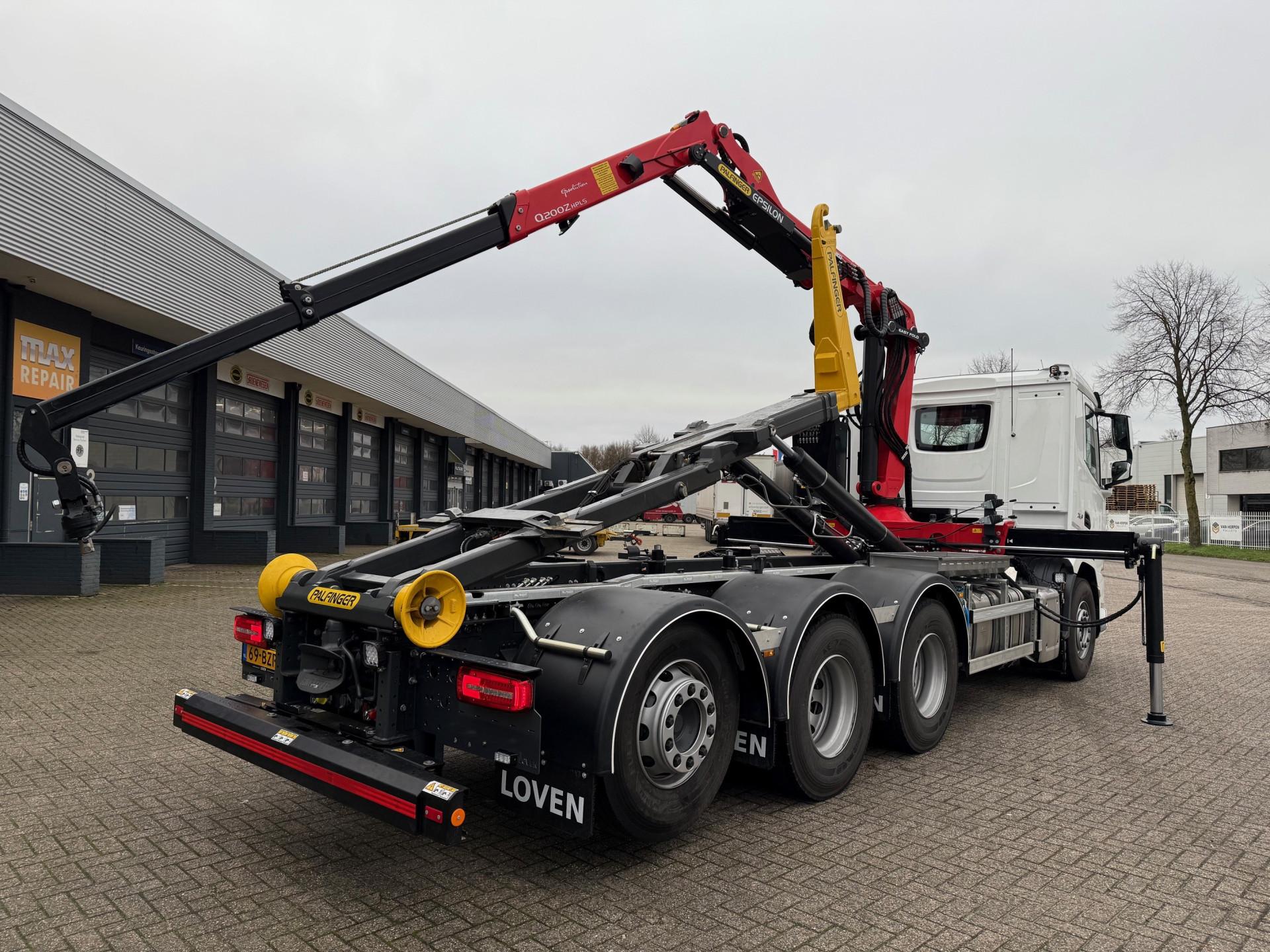

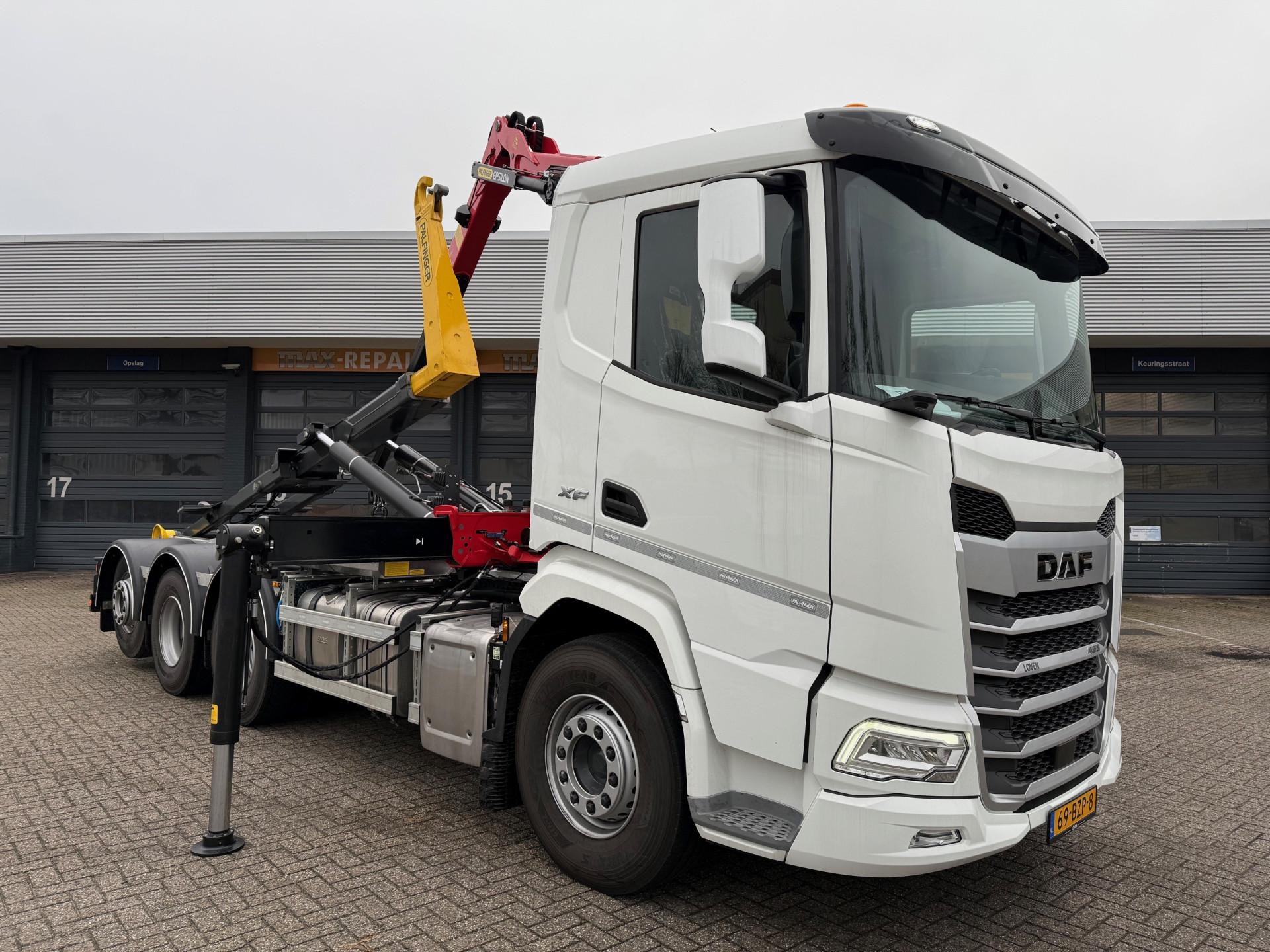

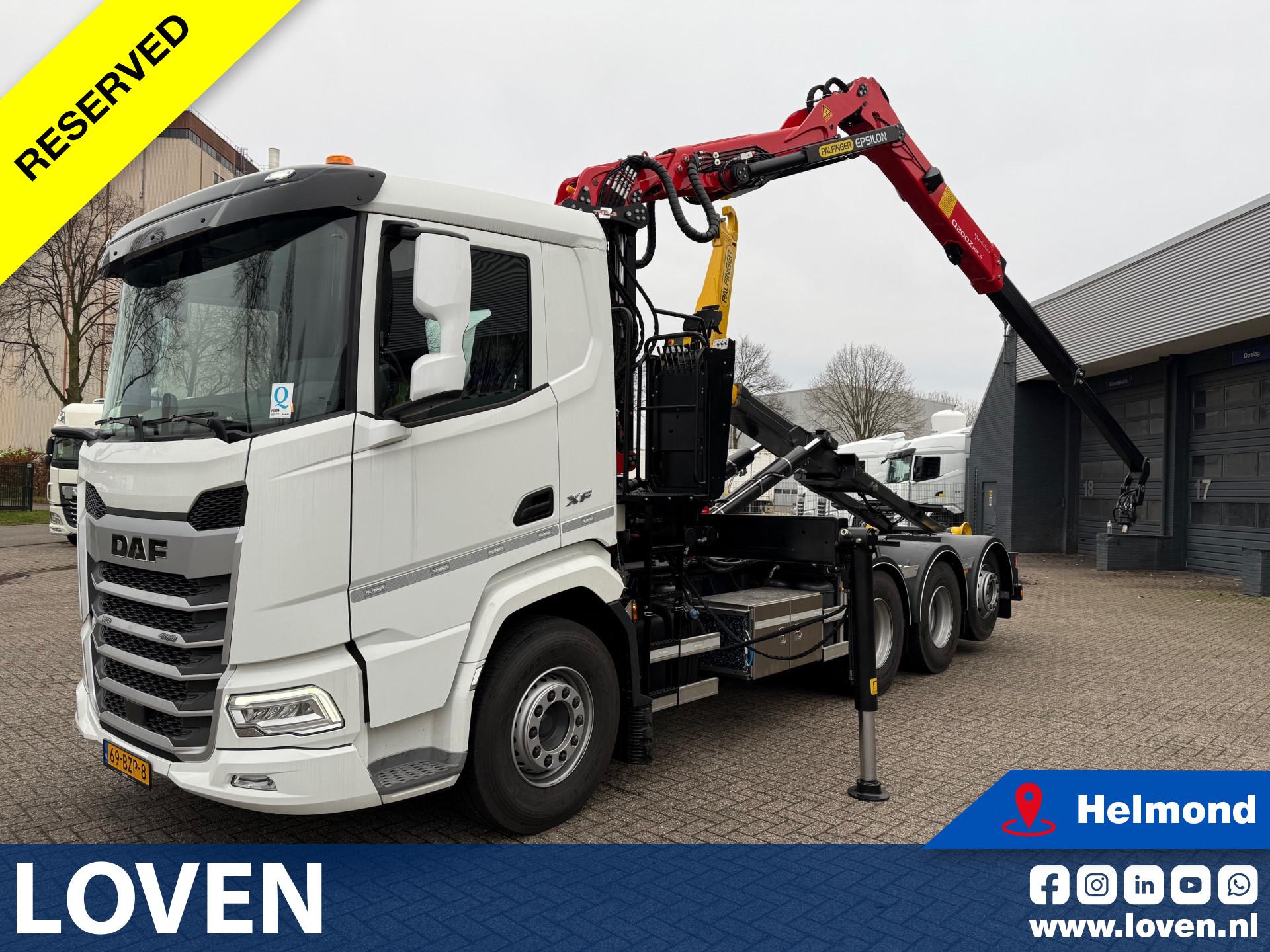

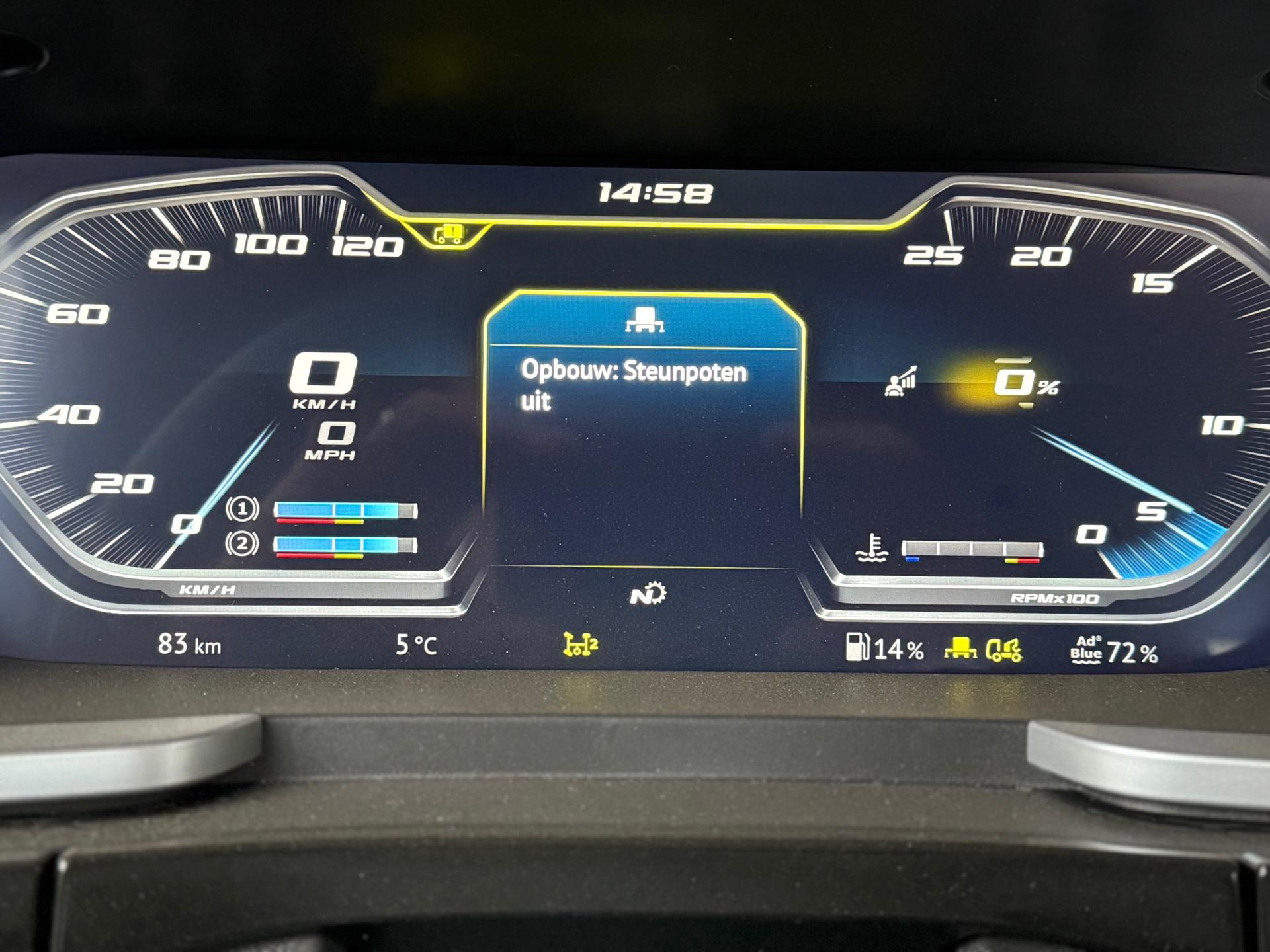

DAF XF 480 FAW Telescopisch T 24 SLD 5 / systeemlengte 5850 mm

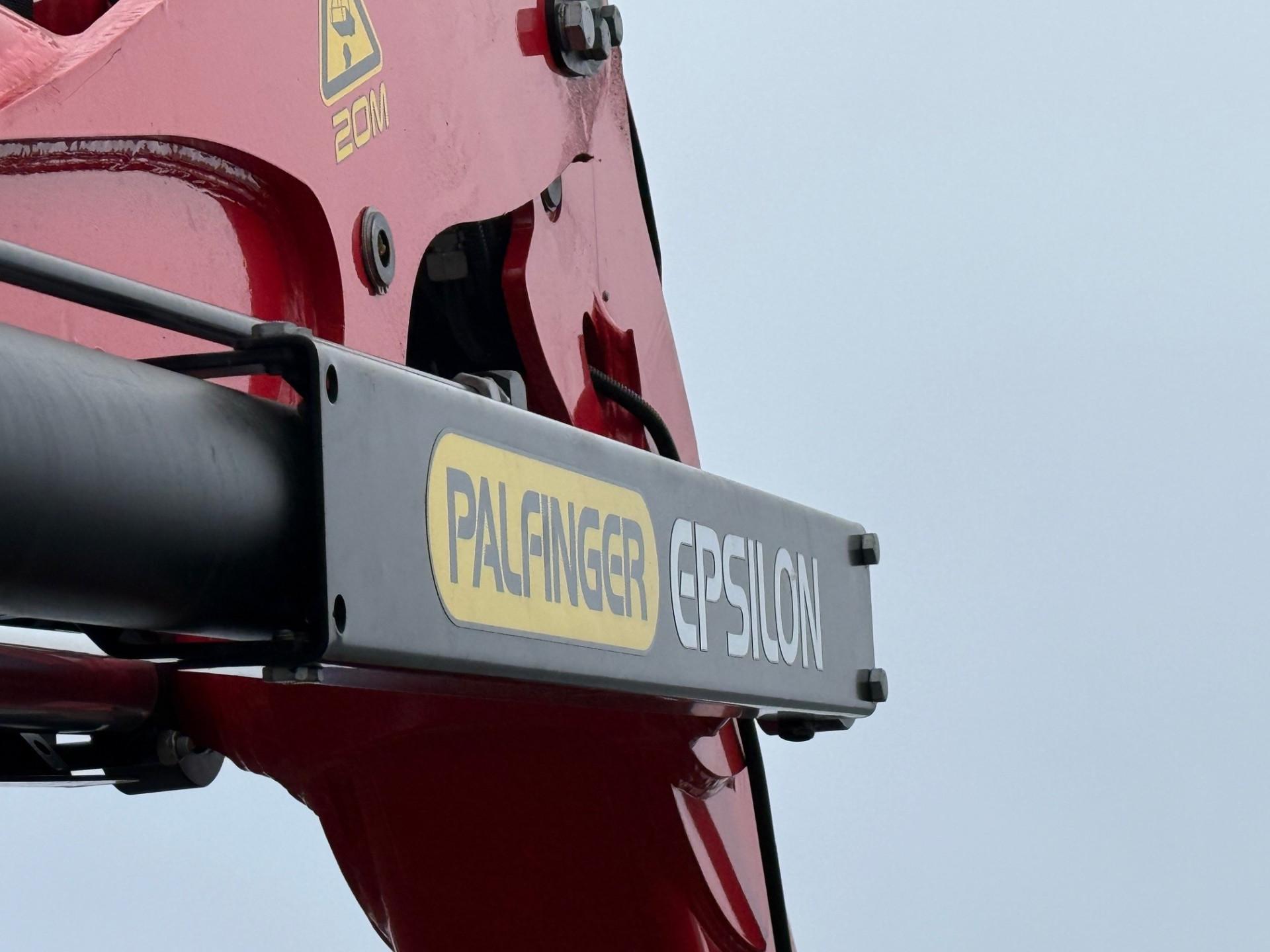

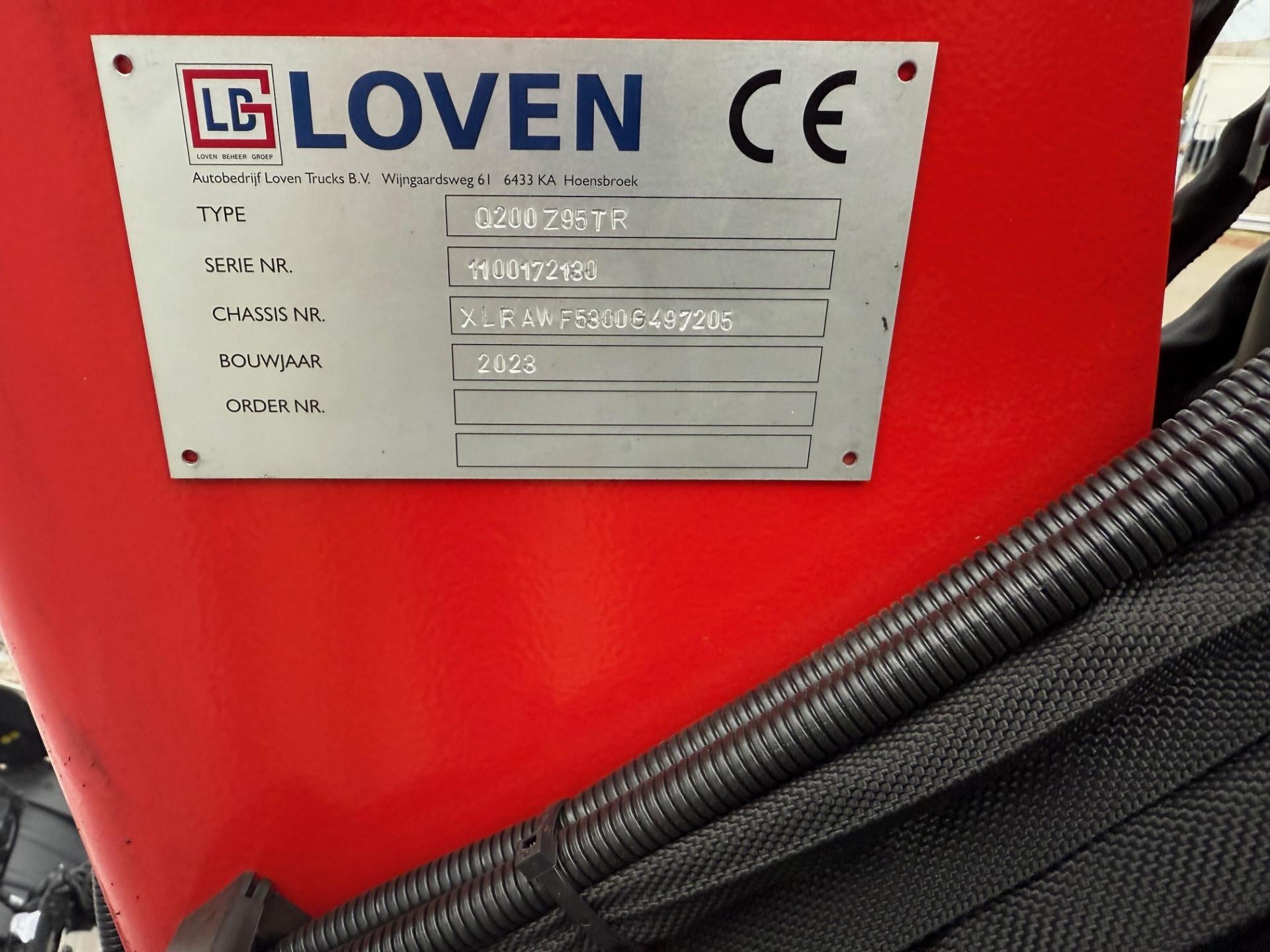

EPSILON Q 200Z 95TR HPLS TRIPLE-Z KIPPERKRAAN

Kraangroep : B4 (extreem zware werkomstandigheden, bijv. schroot-,
hout- en overslagwerk)
Lastmoment : 20,0 Tm
Zwenkmoment : 3,2 Tm
Zwenkbereik : 425º
Benodigde inbouwruimte : 840 mm (excl. grijper)
Hoogte : 2400 mm (incl. grijper, zowel in- als uitgevouwen)
Breedte : 2550 mm (incl. grijper, zowel in- als uitgevouwen)
Eigen gewicht : 2940 kg (excl. grijper)
Max. hydraulisch bereik : 9,5 m

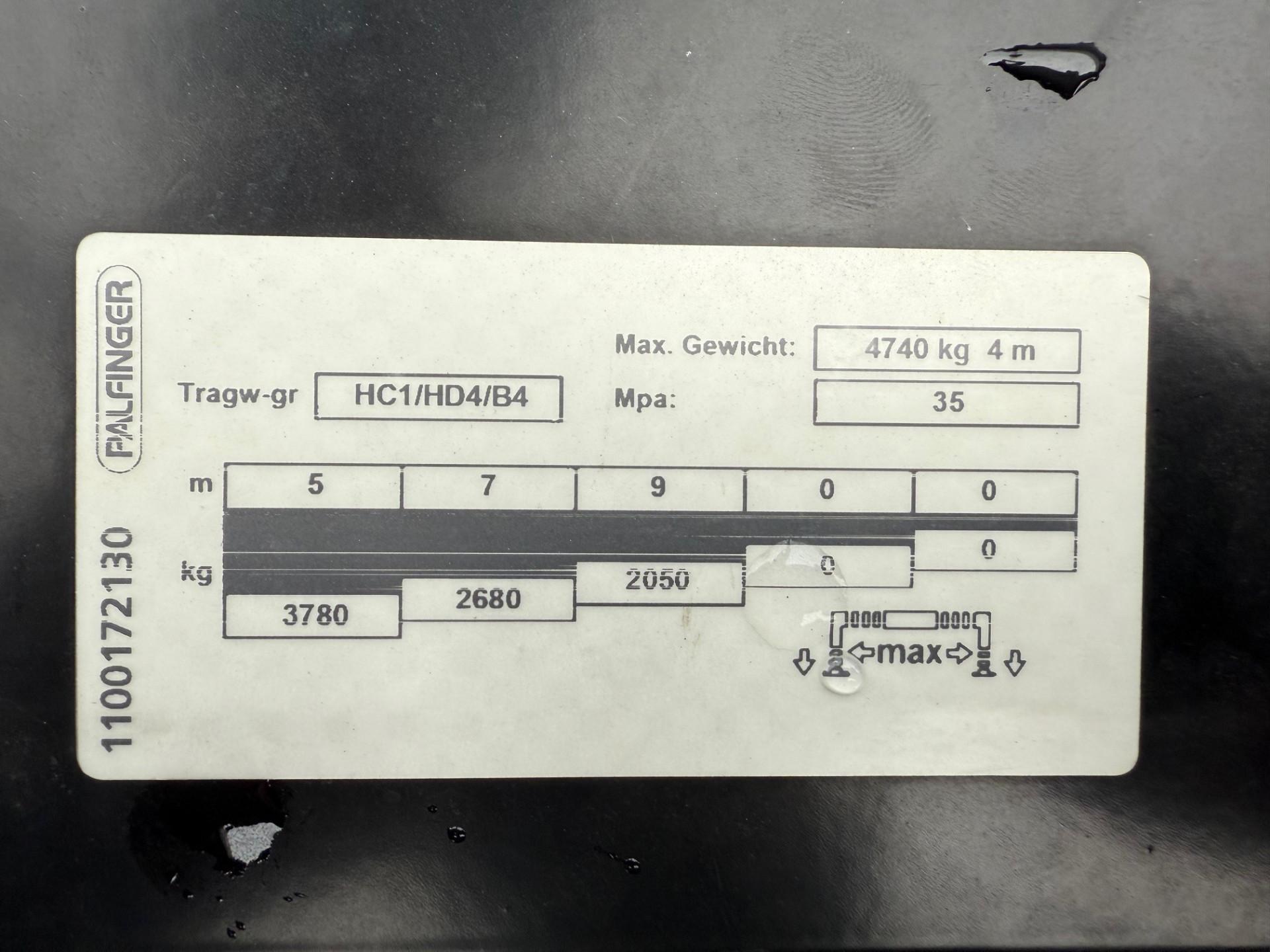

Lastvluchttabel EPSILON Q 200Z 95TR HPLS:

Kg: 5800 4810 3850 3190 2700 2350 2000
------------------------------------------------------------------------------
Meter: 3,0 4,0 5,0 6,0 7,0 8,0 9,0


Kraanuitvoering:

* Kraan ontworpen en gebouwd in kraangroep B4, t.b.v. extreem zware
werkomstandigheden. Dit resulteert, t.o.v. een kraan gebouwd in kraangroep B3, in
een langere levensduur en minder onderhoudskosten.
* TRIPLE-Z Exceptioneel hoofdarm ontwerp uitgevoerd met een kniehevel systeem op
de hoofdarm en tevens is de hoofdarm 1000 mm hydraulisch uitschuifbaar. Hierdoor
ontstaat een exclusieve haakhoogte dichtbij de kraankolom. De hoogte (zowel in- als
uitgevouwen) is slechts 2400 mm, de werksnelheid is (zoals elke Epsilon kraan) niet te
evenaren, het hydraulisch bereik is perfect (9500 mm).
* Kraan opvouwbaar met grijper (“Z”model) met het dodepunt tegenover de steunpoten.
* Onderliggend dubbel zwenkwerk (2 tandheugels en 4 zwenkcilinders) in oliebad met
gedempte eindaanslag, zwenkbereik 425°.
* Inclusief persfilter.

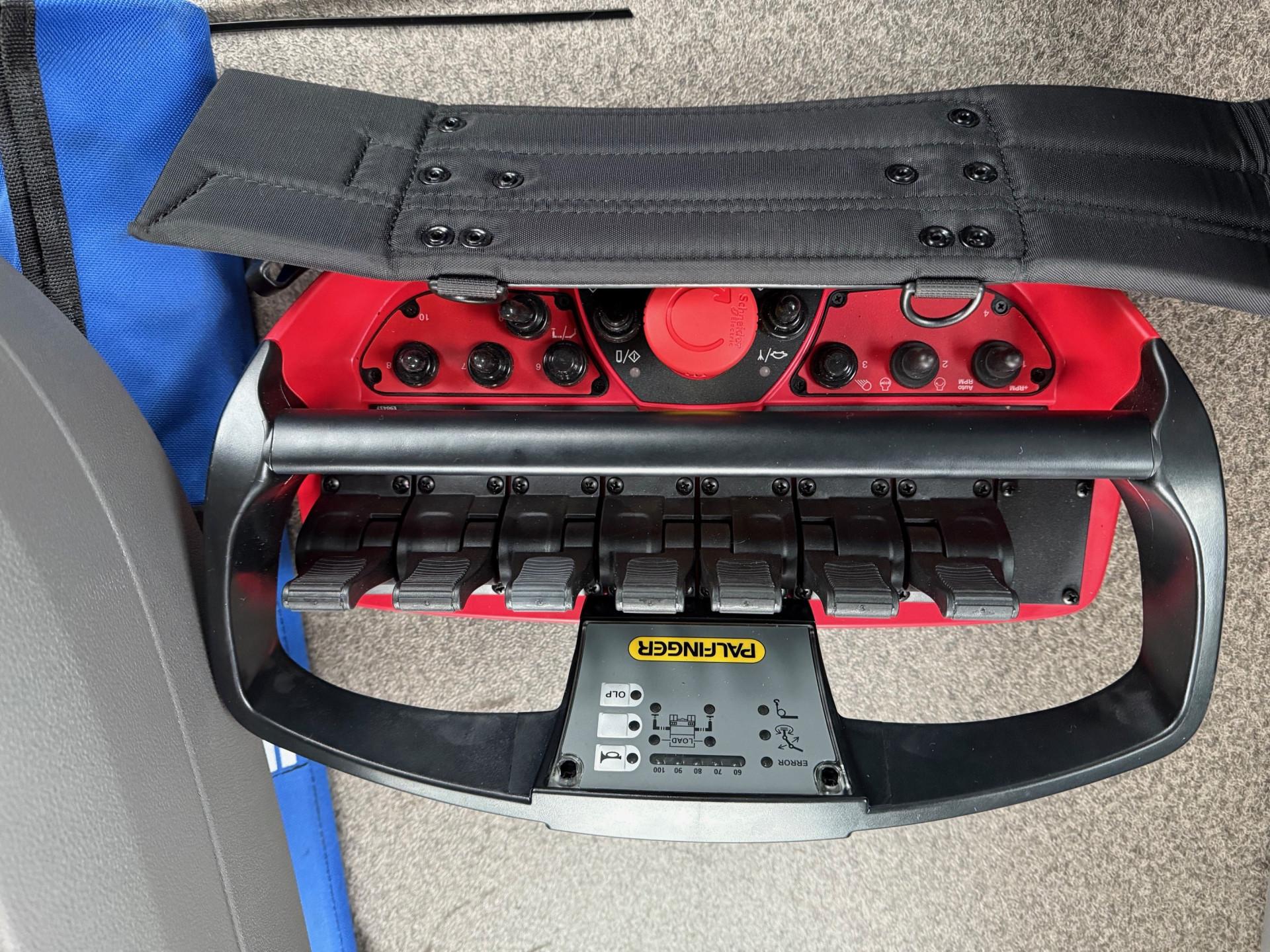

* Hoogstabediening incl. Scanreco radiografische afstandbesturing, uitgevoerd met
Danfoss PVG32 bedieningsventiel (7 kraanfuncties) gemonteerd op de hoogsta, incl.
hefcapaciteitssignalering “afleesbaar van de zender” en aflegplaats voor de zender.
Bordes mechanisch uitschuifbaar waardoor een maximaal vloeroppervlak kan worden
gecreëerd tussen hoogstaplatform en cabine. De chauffeur kan hierdoor de maximaal
beschikbare ruimte benutten. D.m.v. een scharnierende beveiligingsstang wordt de
hoogsta afgesloten. Tevens is het hoogstaplatform beveiligd tegen beknellingsgevaar,
zodat de chauffeur optimaal wordt beschermd wanneer hij op het hoogstaplatform de
kraan bediend. De hoogsta voldoet hiermee aan de meest moderne veiligheidseisen
(EN 12999).
* Motortoerentalregeling; middels een schakelaar op de radiografische afstandbediening
kan het motortoerental worden verhoogd c.q. verlaagd. Het voertuig dient te zijn
uitgerust met een elektronische toerentalregeling. Door de opbouwer wordt een kabel
onder de grille van het voertuig gelegd. De truckleverancier sluit deze kabel aan op het
motormanagement.

* Hydraulisch uitschuifbare steunpootkokers tot max. 3,9 mtr incl. signalering van de
vergrendeling voor de hydraulische steunpootkokers en de steunpoten in ingeschoven
toestand.
* Transportpositie van de kraan (hoogtesignalering):
- Schakelaar die de positie van de hoofdarm signaleert.
* Steunpootcilinders mogelijk 45º automatisch opklapbaar.
* Benedenbediening voor de steunpootkokers en steunpootfuncties d.m.v. kabels (de steunpootkokers zijn separaat hydraulisch uitschuifbaar).
* Steunpoten vanaf hoogsta te bedienen.
* Zuigerstangbescherming voor de hefcilinder en knikcilinders.
* 2 werklampen gemonteerd op de knikgiek met bediening vanaf de zender.
* EPSCOPE 2-extra functies, slanggeleiding beschermd in de knikgiek gemonteerd.
Het superieure gepatenteerde uitschuifsysteem, waar uitschuifcilinders en
slanggeleiding voor grijper en rotator geheel beschermd gemonteerd zijn in de
knikgiek. Dit robuuste, zeer snelwerkende uitschuifsysteem heeft sinds lange tijd een
sterke reputatie opgebouwd in de hout- en schrootindustrie.
* Integrated Stability Control Light – Stabiliteitbewakingssysteem volgens EN12999:2011.
Bewaking van de stabiliteit middels controle van de steunpootposities:
- Ingeschoven en volledig uitgeschoven.
- Chauffeurs- en passagierszijde.
- Bereik over de opbouw.
- Bereik over de cabine.
- Niet afgestempeld.
- Draaihoekgever die de posities van de giek 360° boven het voertuig controleert
inclusief zwenkhoekafhankelijke hefkrachtbegrenzing.
* Digitale bedrijfsurenteller met onderhoudsinterval aanduiding.
* De kraan is behandeld met het exclusieve KTL systeem (Kathodische Dompelbad
Lakbehandeling). Alle staalcomponenten van de kraan zijn gestraald en in een
dompelbadprocedé voorzien van een zinkfosfatering en elektrostatisch gecoat. Als
finish is de kraan gespoten in een 2K deklaag in de standaard kleur RAL 3020 (rood).

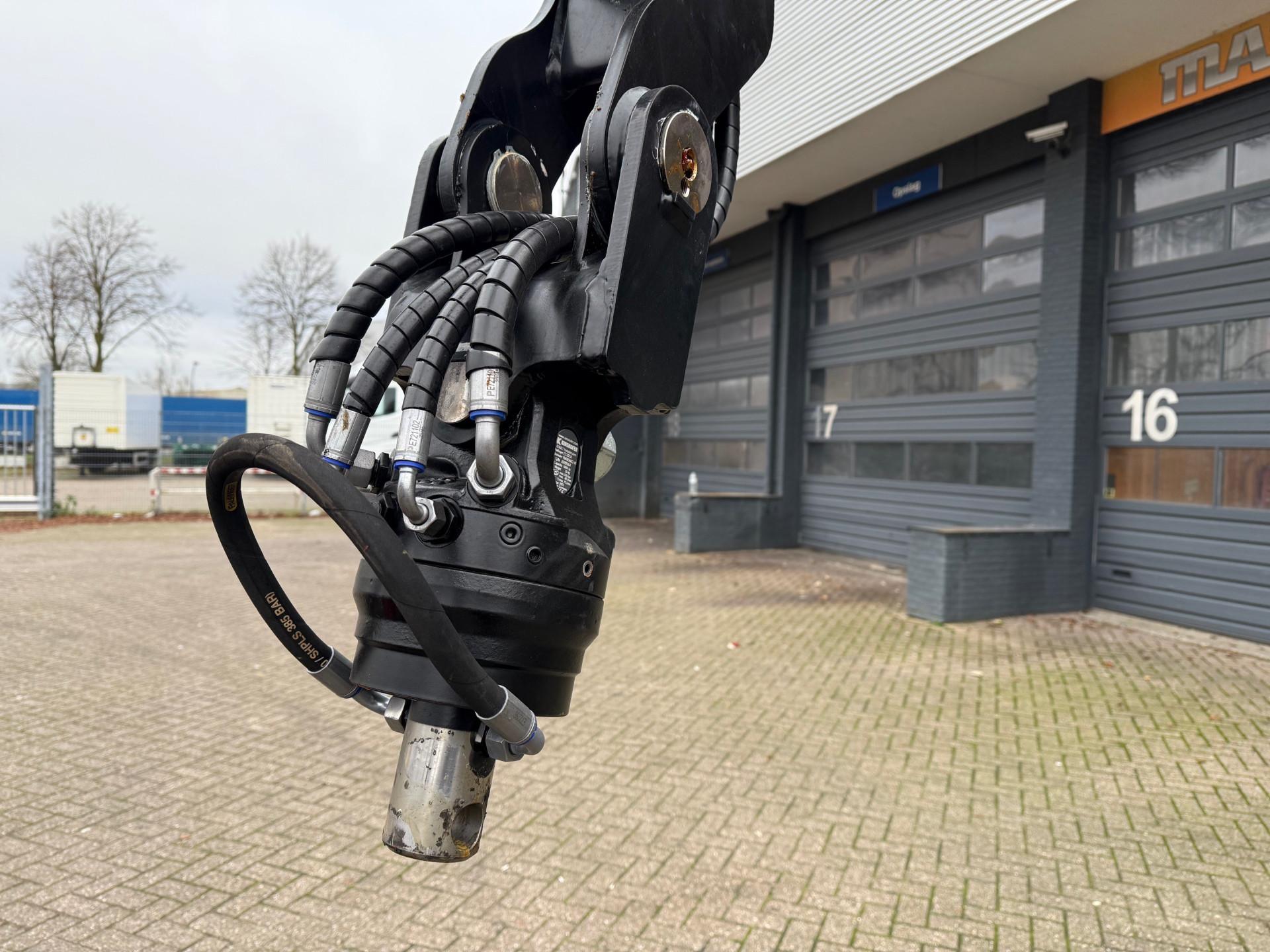

* EPSLINK Kruisstuk, slangenpakket en Kinshofer asrotator (6 ton / 68 mm as),
voorgemonteerd op de kraan.
Het unieke gepatenteerde ophangsysteem voor rotator en grijper is zeer robuust. De
ophanging is zwaar gelagerd en geeft door het uitgedachte ontwerp de grijper en
rotator de mogelijkheid om geheel haaks om de knikgiek te kunnen roteren. Ideaal
voor het werken met rondhoutklem en alle soorten grijpers. De slangen voor rotator en
grijper zijn geheel beschermd gemonteerd en daardoor geheel vrij van slijtage en
slingeren van de grijper tijdens snel werken met de kraan.
* Enkel hydraulisch circuit voorbereid voor verstelpomp.


Extra opties:

* AX2_1: Separaat hydraulisch uitschuifbare steunpootkokers.
* AS45 : 45° automatisch opklapbare steunpoten
* RX47C_1 :Hydraulisch uitschuifbare steunpootkokers tot max. 4,7 mtr.
* Oliekoeler incl. thermostaat.
* EASY FOLD De laatste innovatie van Epsilon is het EASY FOLD opvouwsysteem.
Dit gepatenteerde revolutionaire opvouwsysteem, zorgt ervoor dat de kraan in elke
positie kan worden in- en uitgevouwen met gemonteerde grijper, zonder dat de
knikgiek ondersteunt hoeft te worden. Het in- en uitvouwen van een Epsilon kraan,
uitgevoerd met EASY FOLD, is daardoor niet alleen bijzonder simpel, maar bovenal
veilig.
* FAB6: Benedenbediening voor de steunpootkokers en steunpootfuncties d.m.v. kabels (de steunpootkokers zijn separaat hydraulisch uitschuifbaar).
* CERHL_1: Stabiliteitsbewakingssysteem in of uit
* LS-PVG32E : ventielenblok PVG32, electrische variant, voorbereid voor verstelpomp
* AHPLS : Automatische HPLS, tijdelijke verhoging vasn de hefcapaciteit voor het manipuleren van zware lasten met gelijktijdeige vermindering van de snelheid.
* TP_1 : zelfstellende steunpootschotels
* UMSCH2: omschakeling kraan/steunpoten op de zender
* HS1: Zwenk-, hoofdarm- en knikgiekbegrenzing
* LED2: 2 stuks LED werklampen met 1000 lm

BK088 : De bestaande flensrotator (capaciteit 5 ton) is gewijzigd in een asrotator (capaciteit
6 ton, asdiameter 68 mm).
Voordelen van de asrotator t.o.v. de bestaande flensrotator zijn:
» Snel de- en monteren van de rotator op de grijper.
» Snel monteren van een vaste lasthaak met bus onder de rotator (asdiameter
68 mm is standaard).
» Snel monteren van optioneel hydraulisch equipement, zoals stenenklem,
hydraulische pallethaak of alternatieve grijper.
» Robuuste rotator (capaciteit 6 ton) met asdiameter van 68 mm voor extra zware
werkomstandigheden en langere levensduur.
Geheel nieuwe cardanische ophanging tussen knikgiek en rotator, waarin de slangen
geheel zijn weggewerkt, hierdoor worden beschadigingen voorkomen
(tevens optisch “schoner”).
Transportborging op kraan en grijper voorbereid, (grijper past direct op de kraan)
waardoor slijpen, lassen en opnieuw spuiten van de componenten overbodig is.





Type : Telescopisch T 24 SLD 5 / systeemlengte 5850 mm
Hef- en kipcapaciteit : 21,5 t/m 26,6 ton (afhankelijk van systeemlengte en chassis hoogte)
Systeemlengte : vanaf 5100 t/m 5850 mm
Haakhoogte : 1425 mm
Kiphoek : 48° t/m 50° (afhankelijk van systeemlengte)
Min / max containerlengte : (afhankelijk van systeemlengte)
Bediening : proportionele elektrische bediening in de cabine
Eigen gewicht : ca. 2300 t/m 2400 kg (afhankelijk van systeemlengte)

Basisuitvoering:

* Het haakarmsysteem kan op verschillende plaatsen in de cabine worden bediend, doordat de
bedieningsunit middels een verlengde kabel en magneet is vastgehecht in de cabine. Hierdoor heeft de chauffeur tevens de mogelijkheid om het haakarmsysteem buiten de cabine te bedienen.
* Afslagventiel, die de oliestroom naar de schuifcilinder onderbreekt wanneer het haakarmsysteem in gekipte stand staat.
* Eind demping kipcilinder. Vertraagd de zaksnelheid voordat de transportpositie bereikt wordt. Dit resulteert in een langere levensduur.
* Mechanische haakbeveiliging.
* Schuifbeveiliging bij het kippen.
* Dubbelwerkende cilinders, voorzien van lasthoudventielen.
* Eindpositiedemping “Soft Stop”.
* Hard verchroomde zuigerstangen.
* Het systeem is gespoten in grondlak.
* Bipoint lagering, scharnierpunt van kipraam en achterrollen niet in een as, hierdoor ontstaat er een optimale krachtoverbrenging bij het oppakken van de container.
* Gietstalen achterrollen met hoge zoekkant.
* Uitvoering CE conform.
* Afdekplaat boven ventielenblok.
* Voorbereiding voor centrale smering. De vetnippels zijn zo gepositioneerd op de looprollen dat een centrale vetsmering zonder problemen kan worden aangesloten.


Extra opties af fabriek:


* 3007 Hydraulische containervergrendeling, welke vanuit de cabine te bedienen is, vergrendelt de container d.m.v. een dubbelwerkende hydraulische cilinder van binnen naar buiten. Extra afslagventiel dat voorkomt dat de borging ontgrendeld kan worden als het haakarmsysteem in de kipstand staat. Controle vanuit de cabine.
* 6002 Ventielenblok 80-110 liter/minuut
* 6004 Snelgang voor leeg afzetten.
* 6007 Incl. elektrisch 3-weg ventiel kraan / haakarmsysteem/bediening multikappen
* 6701 Extra dubbelwerkend ventielelement incl. bediening in de cabine

* 6707 ventielelement tbv hydraulische bumper
* 9310 X-Beam subframe versterking
* 9314 mechanische kraaninterface voor Epsilon kraan
* 9703 Systeem gespoten af fabriek in kleur grijs, opnamehaak en rollen in de kleur geel


• Zijafscherming
• Hydraulisch verstelbare bumper, slag 1068 mm
• Zeilenrek boven de spatborden aan 1 kant
• Versterkte lichtbakken
• Kunststof spatborden, 1 per wiel
• Schop- en bezemsteun

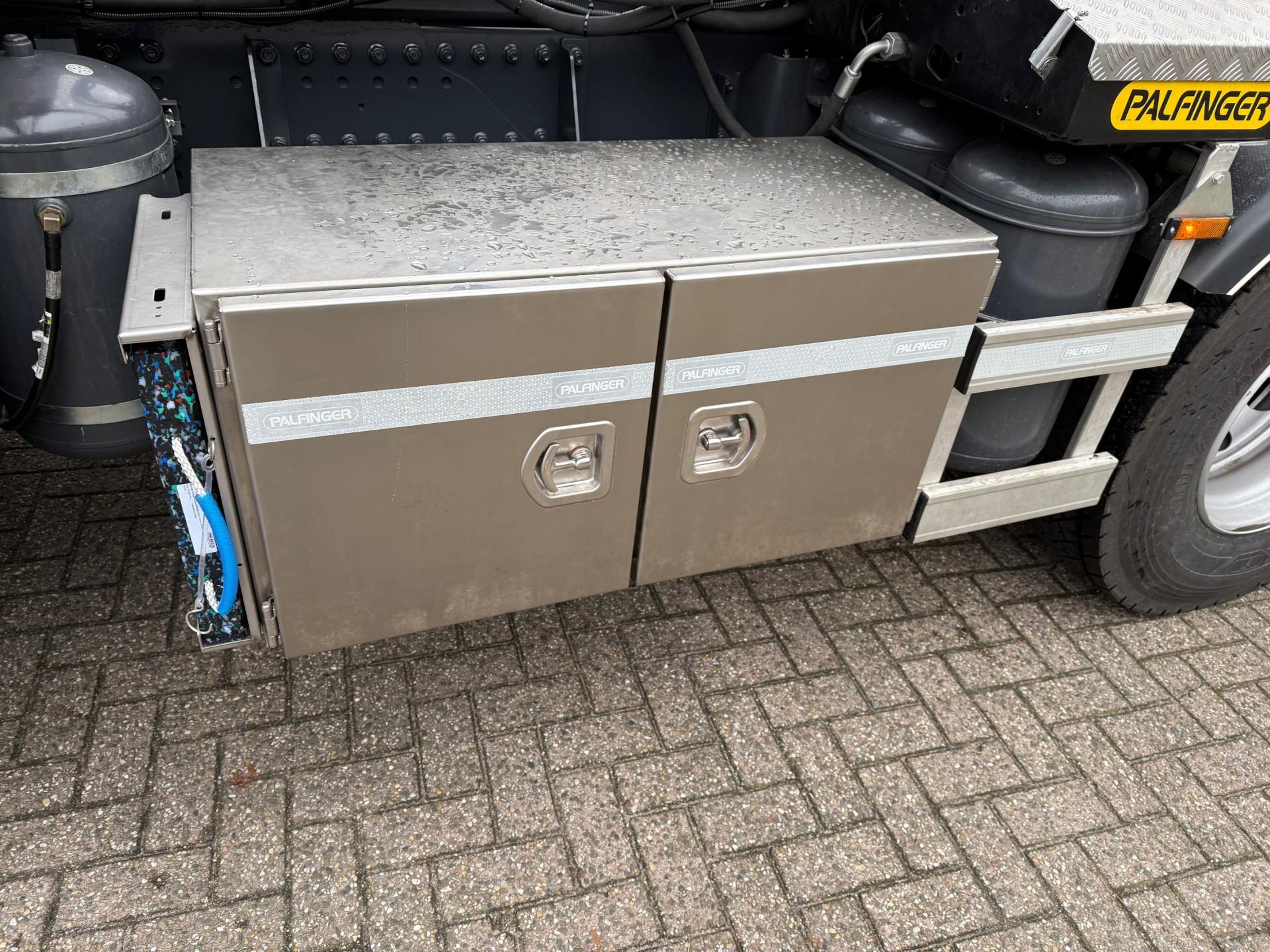

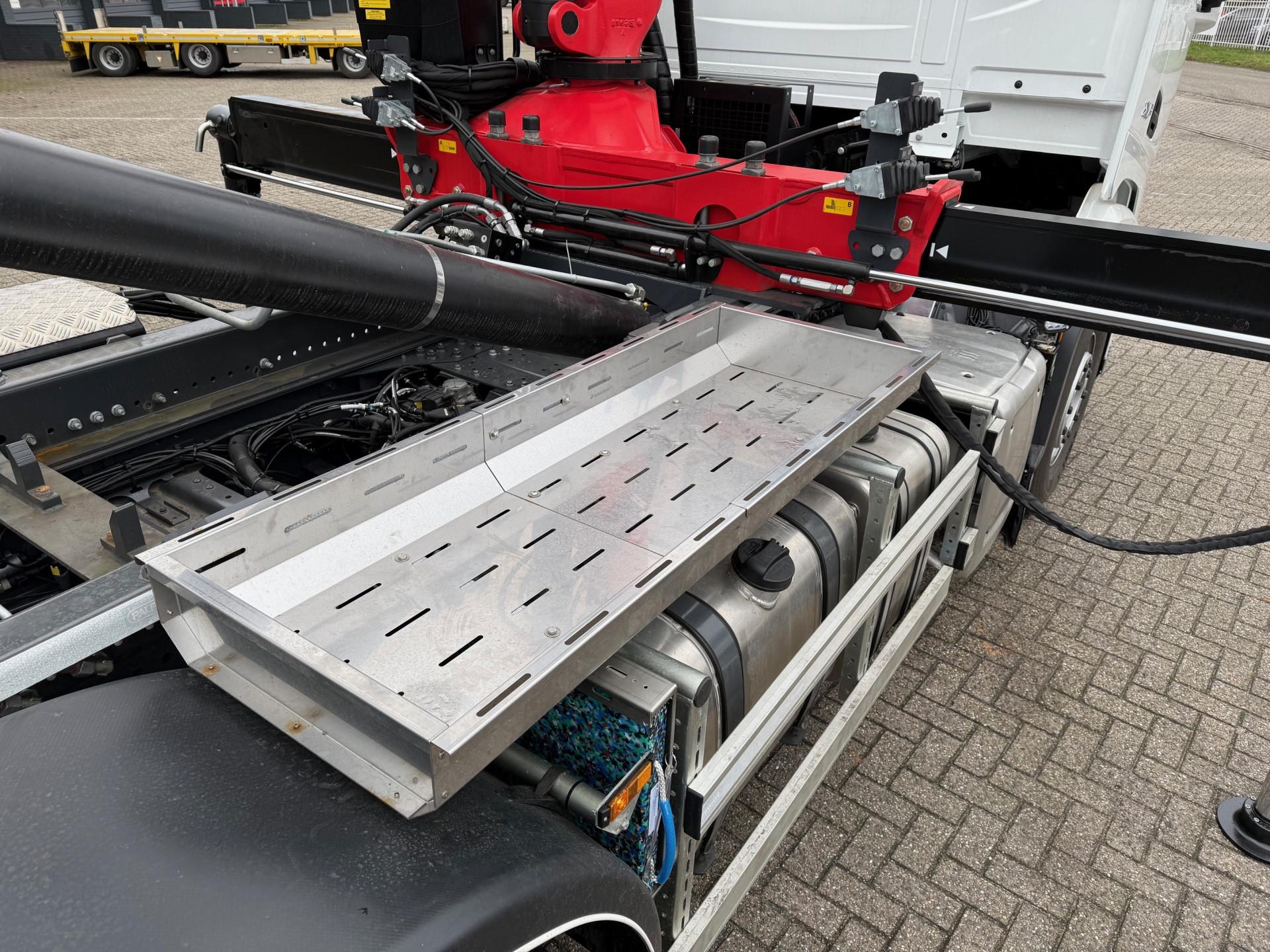

• Std RVS kist, afmetingen afhankelijk van plaats aan chassis


Montage van het haakarmsysteem en autolaadkraan geheel conform RDW eisen

De levering omvat verder:

Een gedegen instructie voor de chauffeur
Nederlandstalige onderdelenboek
Palkeur inclusief kraanboek
Kraan en haakarmsysteem wordt geheel bedrijfsklaar opgeleverd

Nederlandstalige gebruiks- en veiligheidsvoorschriften volgens NEN EN12999




Aandrijflijn

01498 Offroad-toepassingen met Rock-free-functie
01511 Manoeuvreermodus
03600 Uitlaatemissie Euro 6
07111 Eco-brandstof
01553 Motorstop na stationair draaien, 5 minuten
07102 Geautom. versn.bak, TraXon, 12 versnellingen
02871 Geautomat. vers.bak met handm. bed. - Full-versie
02849 Achterasverhouding 2,83
02843 Mechanische differentieelblokkering
03721 ASR
04060 Wegrijhulp 12,3 t
01875 12 versnellingen TraXon 12TX2620 DD, 16,69-1,00
01737 MX-13-motor, 355 kW/483 pk Embl. op cabine: 480

Cabine-interieur

01846 Stuur links (LHD)
02355 Stuurwiel, leer
08116 Zonder derde stoel
03601 Veiligheidsgordels, zwart
04240 Zonder dakluik
09948 Geen standairco
07733 Chauffeursstoel: Luxury Air
01724 Bijrijdersstoel: cinema met stoffen bekleding
02229 Chauffeursstoel, vast
08880 Portierbekleding: zacht geweven materiaal
02205 Kleur afwerking cabine-interieur: Luxe
02349 Decoratie cabine-interieur: Zeskant
08910 Bekleding cabinewand textiel
02277 Bijrijdersstoel, vast
01974 Geen rolgordijn bijrijderszijde
01065 Geen bovenbed/geen bagagedrager

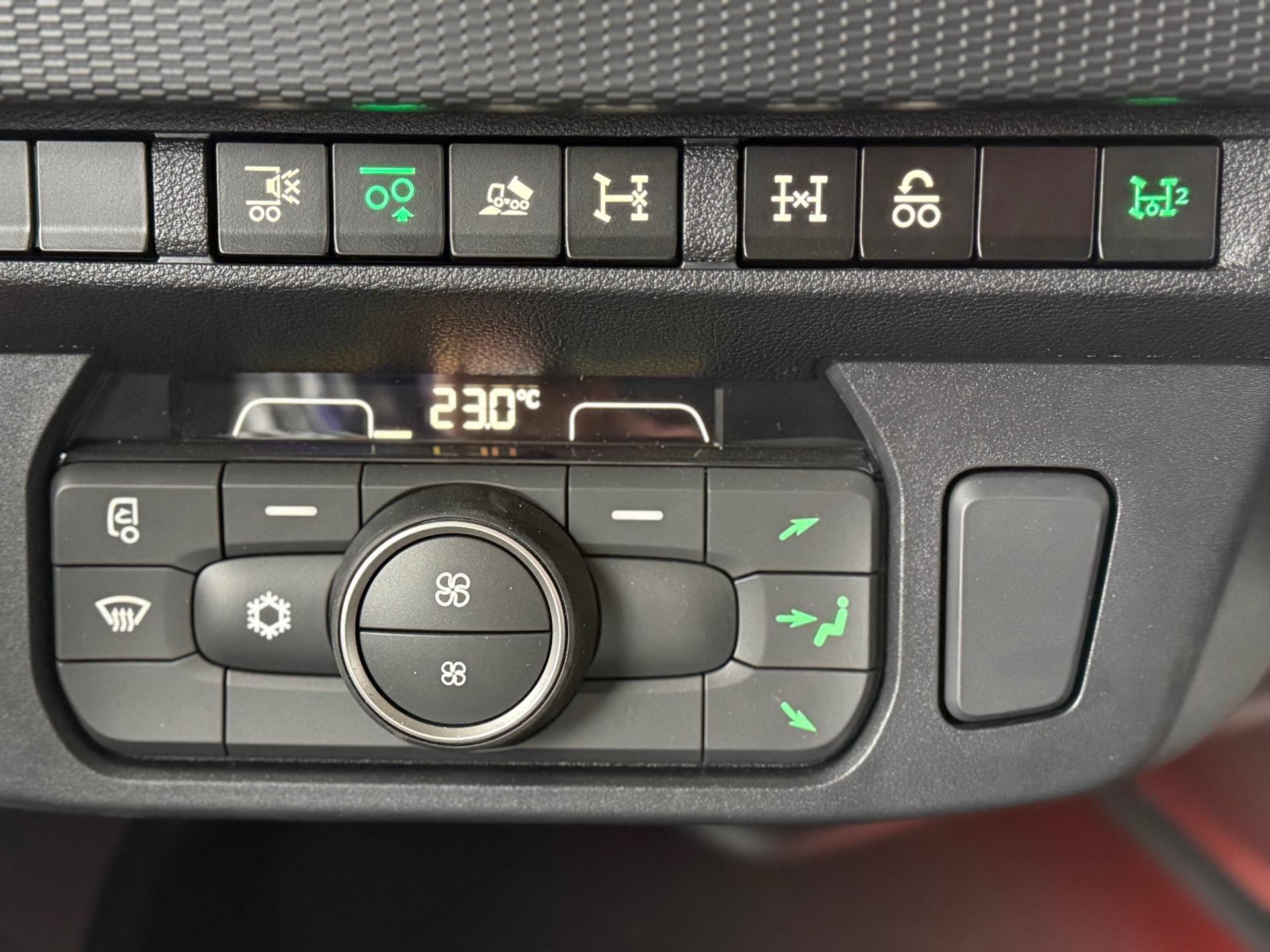

01079 Automatische temperatuurregeling en airco
02592 Zonder vangnet bedden
01680 Zonder gordijnen

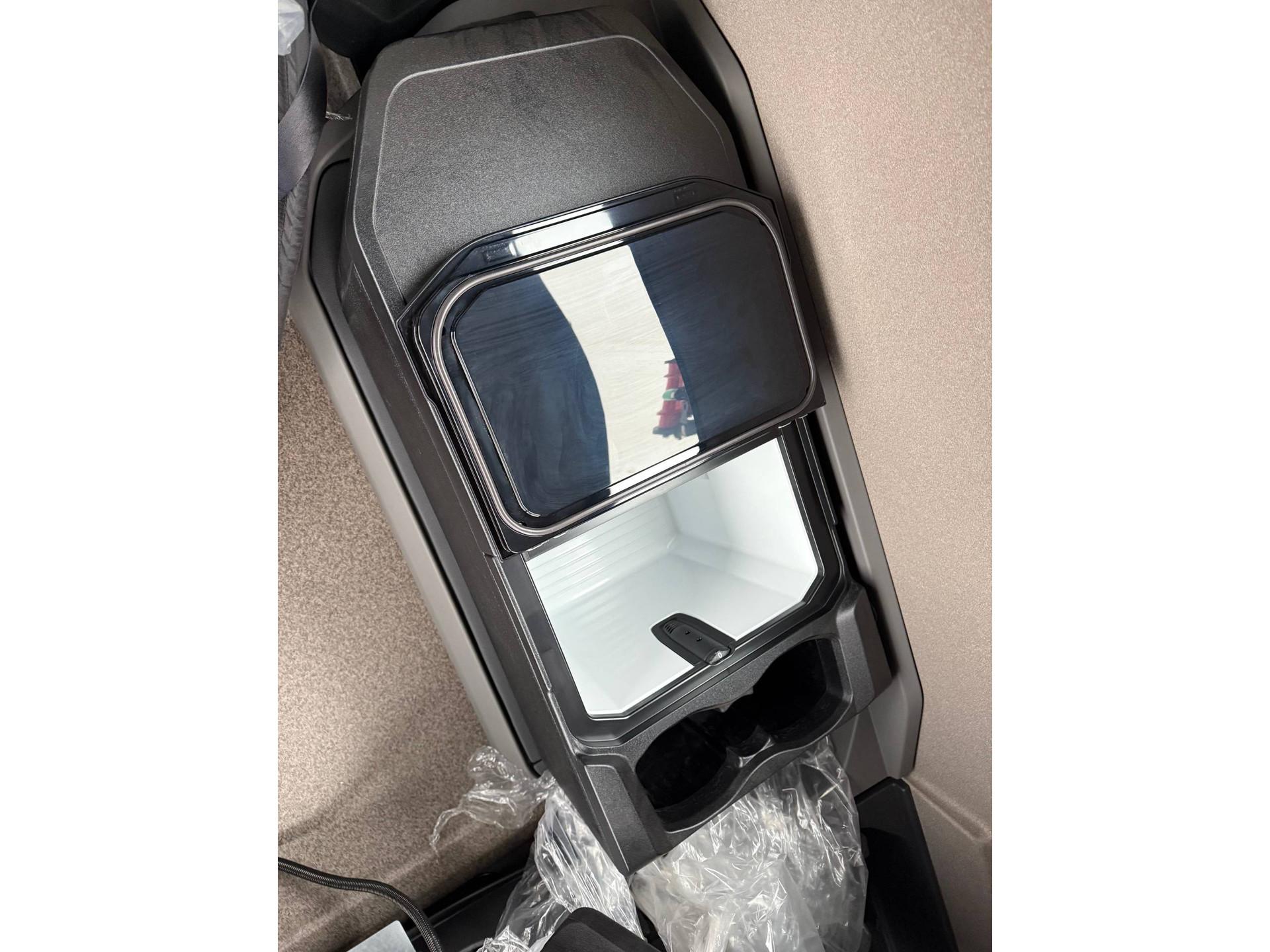

03954 Koelkast
09541 Met armsteun chauffeursstoel
02080 Geen armsteun bijrijdersstoel
06213 Opbergruimte in het midden
07035 Rolgordijn chauffeurszijde
02834 Geen dashboard-tafel
02043 Afwerking dashboard: Vision
02850 Accessoirevoeding: standaard
02818 Interieurverlichting
02822 Geen televisie, voorbereid
07607 Afstandsbediening ECAS
02263 Restwarmtepomp

Chassis

07073 Wielbasis 4,55 m / achteroverbouw 2,05 m
06490 Onderrijbeveiliging vóór (FUP)
00409 Zonder spatschermen achter
01179 Standaard opstelling componenten
01046 Eenkringsstuurinrichting
00952 Euro-stuurcertificaat
06332 Antispatwatermatten
03093 Voorbereiding voor werklamp achter
08640 Stalen luchtketels
07970 Brandstoftank links
02009 Zonder reservewieldrager
00782 Zonder onderrijbeveiliging achter
03623 Zonder wielkeggen
02936 Uitlaatmonding naar de rechterzijde
02651 Tijdelijke achterlichtsteunen
03323 Achterlicht met LED's
06610 Uitlaatpijp horizontaal, laag
00055 EAS-unit rechts, vert. ac.bak + AB-tank 45 l links
00648 Langsligger 310/7,0 mm, doorlopende versterking
00423 Aluminium brandstoftank 340 l links, hoogte 620 mm

Toepassingscondities

09003 Applicatieklasse 0
09985 Standaard geluidsniveau
00805 Maximale omgevingstemperatuur 38 graden
01258 Standaard cabine-isolatie
07777 Geen voorbereiding voor motorverwarming
03646 Luchtinlaat vóór
06614 Anti-stofschild
08219 Zonder koelwaterfilter
01010 Zonder oliekoeler versnellingsbak
07182 Verwarmd brandstofvoorfilter

Opbouw en voorbereidingen voor het opbouwen

07610 Geen voorbereiding voor afzetsystemen
00095 Standaard gatenpatroon voor opbouwbevestiging
09200 Chassisvoorbereiding standaard
02181 Geen voorsteun DIN-montageplaat
09231 Con. motortoerentalregeling chassis, vaste bedr.
08426 Voorbereiding voor aftermarketschakelaars
07821 Signalen, waarsch. vd opbouw, vaste bedrading
09421 Extra reservebedrading
09560 Geen CAN-functies in applicatieconnector
00819 Geen voedingsconnector
01503 Markeerverlichting zijkant
08120 Geen laadkleptoepassing
03228 Geen applicatieconnector flexibel
02916 Geen voorber. voor luchtverzorging kippertoep.
01598 Geen applicatieconnector afstandsbediening
02550 Geen af fabriek opbouwtype
01030 Geen ECAS-regeling
01881 Geen extra achterlichtbedrading
01441 Extra verlichtingsconnector chassis

Volgwagenuitrusting

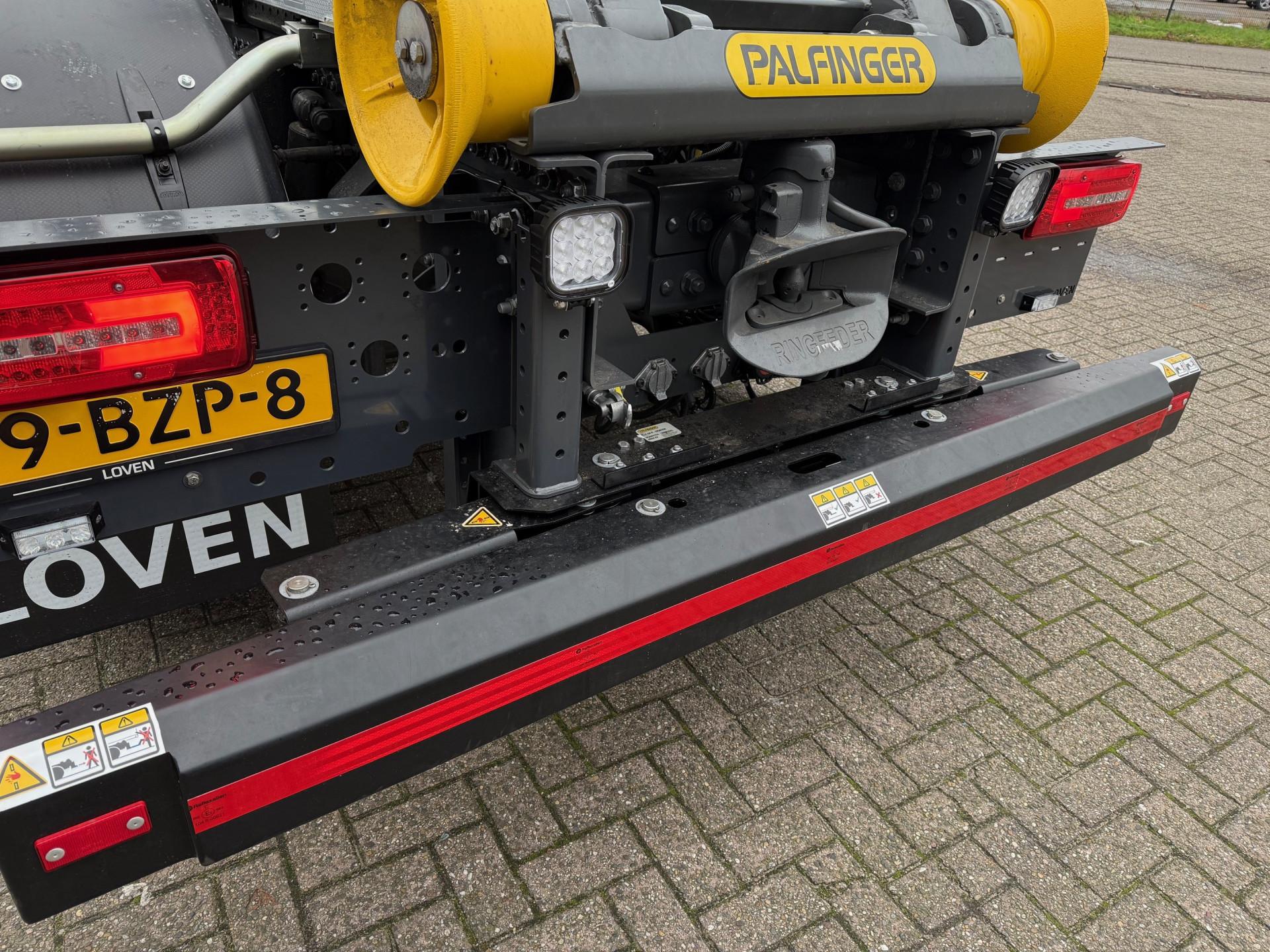

07682 Typeplaatje-gerel. trekhaakbalktoep. tot max GCM
06584 Pneumatische volgwagenaansluiting palmkoppeling
01203 Geen trailerrem voor lage snelheden
03536 Dwarsbalk D200 + Ringfeder-kpl. D200
00323 Elektrische volgwagenaansluiting 24V/2x7-polig

Kleuren

03708 Chassis kleur grijs
04828 Cabinekleur E1980 Crystal white
04704 Kleur van koplamppaneel: Crystal White
04984 Kleur van bumper: Crystal White
04868 Onderste cabinetrede Crystal White
02775 Spiegelkappen zwart bij cabinekleur Crystal White
Totaal voertuiggewicht en treingewicht
02280 Chassisgewicht-gerelat. technisch GVM max 44000 kg
00157 Aandrijflijn-gerelateerd max. GCM 61000kg klasse 2
04121 Trekhaakbalk/koppeling-gerel. max. GCM 80.000 kg

PTO

02336 Geen motor-PTO vóór
06119 Eerste versnellingsbak-PTO N../10c-U-40/27
01302 Zonder vliegwiel-PTO
01519 Geen tussenbak-PTO, voorbereid
03125 Geen motor-PTO achter

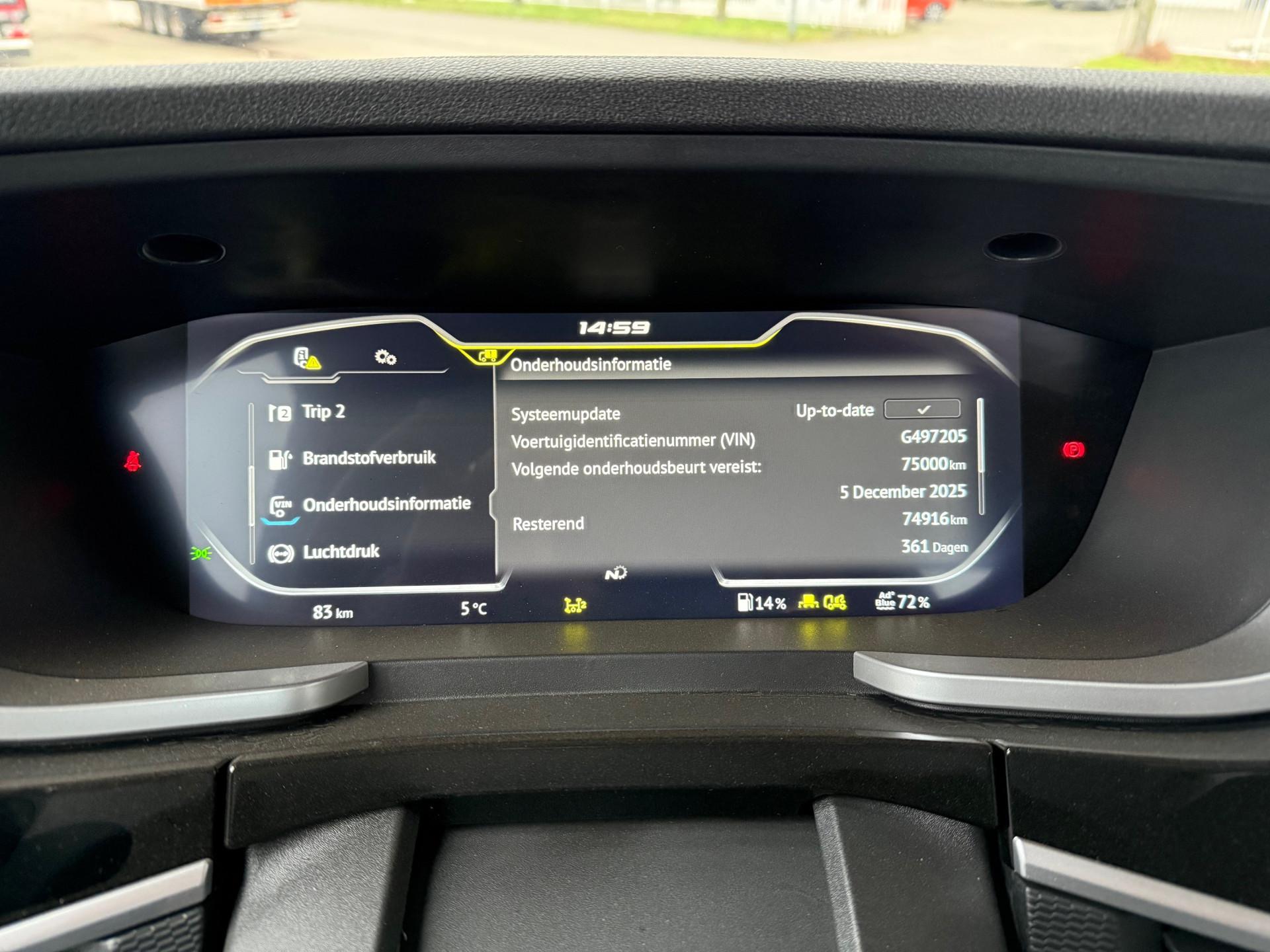

Service en onderhoud
08310 Service-interval: standaard
03889 Warranty Plus-Voertuig-3 jaar-200K
Cabine-exterieur
02941 Uitvoering chassisfront: bodemplaat
01173 Cabine-ophanging mechanisch
07017 Day Cab
01355 Hoofdspiegels
01358 Geen DAF Digital Vision System
01887 Gehard glas
00080 Cent. portiervergr., 2 sleutels, 2 afstandsbed.
01550 Geen frontzichtspiegel
03231 Voorruit
07342 Geen trottoirzichtruit bijrijdersportier
03317 Achterruit: dubbel glas
04880 Opstap cabine vast
03358 Externe zonnekap
01925 Twee ledwerklampen voor achterwand cabine
00205 Lichtbundel van koplamp voor rechts verkeer
01474 Geen koplampsproeier
06629 Twee zwaailampen
02179 Koplampen zonder verstelinrichting
00556 Geen luchthoorn
00936 Extra ledverlichting op cabinedak, voorbereiding
07980 Geen cabinetoplampen
06509 Achteruitzichtcamera, voorbereid
01913 DAF-hoekzicht
02590 Geen grootlichtassistent
01473 Greep+sierrand: zwrt; zijw.: cabinekleur
00330 LED-koplampen en mistlampen

Remsysteem

02803 Compressor 2 cilinders zonder koppeling
06127 Aangedreven achteras met schijfremmen
03347 Geen park brake assist
01423 Parkeerrembediening pneumatisch
04901 Veerremcilinders op de eerste vooras
06032 Veerremcilinder op tandemas achter 1 en 2
02366 MX Engine Brake

Wielophanging en assen

04563 Achteraslast 13,00 + 13,00 t
06246 Lastbegrenzer 19,0 t
02329 Aslast sleepas 8,0 t
07655 Aslastverhouding 09,5/09,5/8,0
08190 Zonder aslastbewaking
03420 Geen Stabilink achter
04094 Handbediende regeling hefinrichting
02149 Bladvering vóór: regulier
03729 Achtervering 26,0 t, remmen 26,0 t
02806 hefinrichting
07114 Vóór: 10,00 t, paraboolvering, 203L
02286 Achter: 34,00 t, luchtvering, SR1360T
06104 Vooras 1, 10.000 kg, bandenlastindex 164
08115 Achteras 1, 13.000 kg, bandenlastindex 149
06245 Achteras 2, 8000 kg, bandenlastindex 156

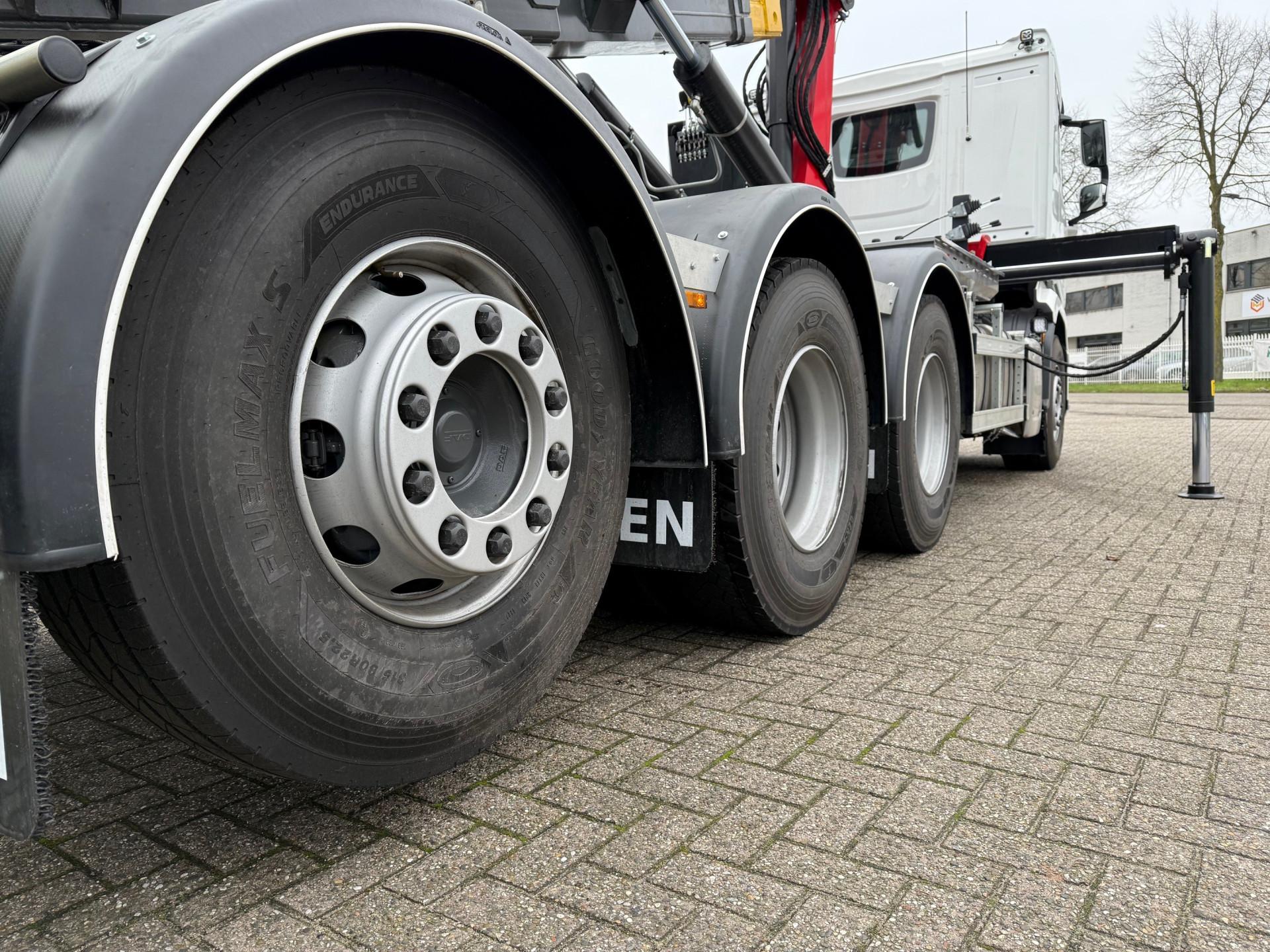

Wielen en banden

03692 Wielmoerafschermingsringen zilvergrijs
03699 Goodyear
08101 Geen bandenspanningsbewaking
03411 Vooras(sen): 385/65R22.5
01389 Aangedreven achteras(sen): 315/80R22.5
03805 Tweede aangedreven achter-/naloopas: 315/80R22.5
00614 Zonder reserveband
06878 Stalen schijfwielen, zilvergrijs

Veiligheid en beveiliging

08630 Zonder airbag
00740 Geen noodhamer
01725 Achteruitrijsignalering
09992 Lane Departure Warning-systeem
01929 Geen wegrijhulp
01952 Geen DAF Side/Turn Assist
09490 Zonder voertuigstabiliteitsregeling (VSC)
01969 Geen City Safety-pakket
02567 Geen Traffic Sign Assist
02569 Geen bestuurdersstatusbewaking
02931 Geen veiligheidsvoorschriften
02992 Blokkering, 15 minuten en alarm (SCM BV03-B3)

Aërodynamica

04905 Geen fenders
03846 Geen dakspoiler
Communicatie en rijmanagement
02084 Geen draadloze oplader
09909 Adaptive Cruise Control (ACC) met FCW
06990 Geen Predictive Cruise Control
03273 Tachograaf digitaal, Stoneridge 1C versie G2V2
09681 Voorbereiding voor MAUT
06935 Instelling snelheidsbegrenzer 90 km/h
07515 Geen noodoproepsysteem
07707 PACCAR Connect
01431 Tacho niet gekalibreerd

Toelichting

09627 Antennes: radio, 2x mobiel, GNSS. Eventueel: CB
01589 FMS-connector uitgebreid, voorbereid
00146 DAF Infot. Exclusive-voorbereid; Luxury-luidspr.
00887 Antennes: Radio DAB-voorb. 2x mob. GNSS extra: CB

24V-accessoirevoeding

08260 Geen bewaking accuvermogen
00155 Dynamo 130 A, accu's 2x 175 Ah

Aflevering voertuig

02019 Standaard gereedschapsset
01450 Typeplaatje: standaard
08011 Zonder inspectie vóór levering
07569 Krik
08041 Typegoedkeuring voor complete voertuigen (WVTA) EU
09880 Geen extra brandstof
